Рассмотрим иногда возникающие проблемы и способы их устранения связанные с ремнём навесных агрегатов (вибрация ремня, "качалка", шкив коленвала) на двигателе DK 5 ATE (2,5 td).

Характерные неисправности:

I. Вибрация нижней ветки ремня между шкивом компрессора кондиционера и шкивом коленвала. Проявляется на холостом ходу. Амплитуда иногда достигает 50 мм и более (в крайних случаях ремень иногда достаёт до лонжерона!). На слух определяется как характерный «рокот», который пропадает с увеличением оборотов.

II. Облом осевого болта крепящего натяжной рычаг с роликом и амортизатором (в народе «качалку») ремня навесных агрегатов.

III. Отслоение резинового демпфера на шкиве коленвала. Сопровождается характерным «писком», особенно при холодном запуске двигателя. По началу, с прогревом и уменьшением нагрузки «писк» пропадает.
Не редки случаи, когда резинка-демпфер полностью отслаивается и смещается при вращении в сторону. Весьма опасно, когда резинка-демпфер смещается в сторону двигателя. При этом она попадает под ремень ГРМ, что приводит к его перескакиванию на несколько зубьев и последующим «радостям» в виде ремонта головки и т.п.

I. ВИБРАЦИЯ НИЖНЕЙ ВЕТКИ РЕМНЯ

Вибрация ремня навесных агрегатов (в нижней ветке) происходит из-за неработающего или неправильно работающего амортизатора натяжного рычага («качалки»). Для того чтобы понять причину почему так происходит, рассмотрим устройство и принцип работы натяжного рычага с роликом и амортизатором.

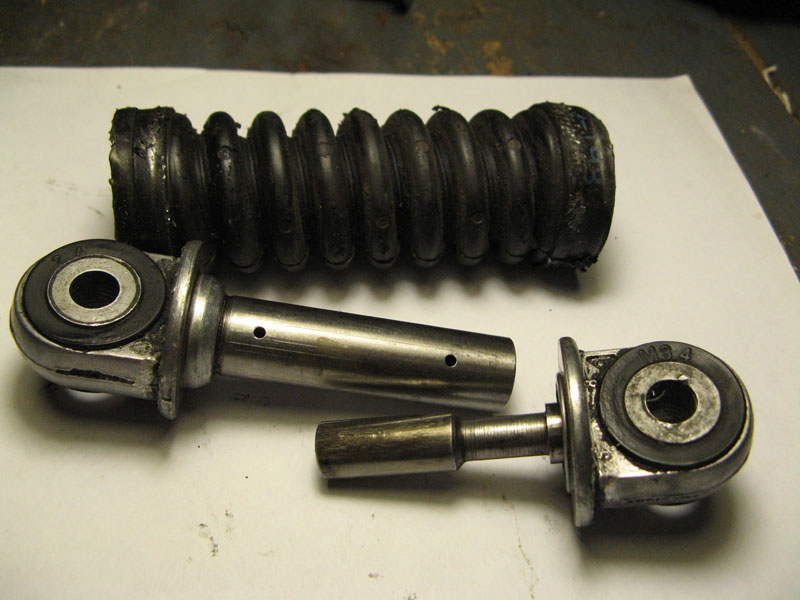

Амортизатор натяжного рычага является неразборным элементом. К сожалению, присутствует на рынке только как «оригинал» с ориентировочной стоимостью в районе $100. Представляет собой плунжерный гаситель колебаний, совмещённый с пружинным элементом, залитый в резину и частично заполненный маслом.

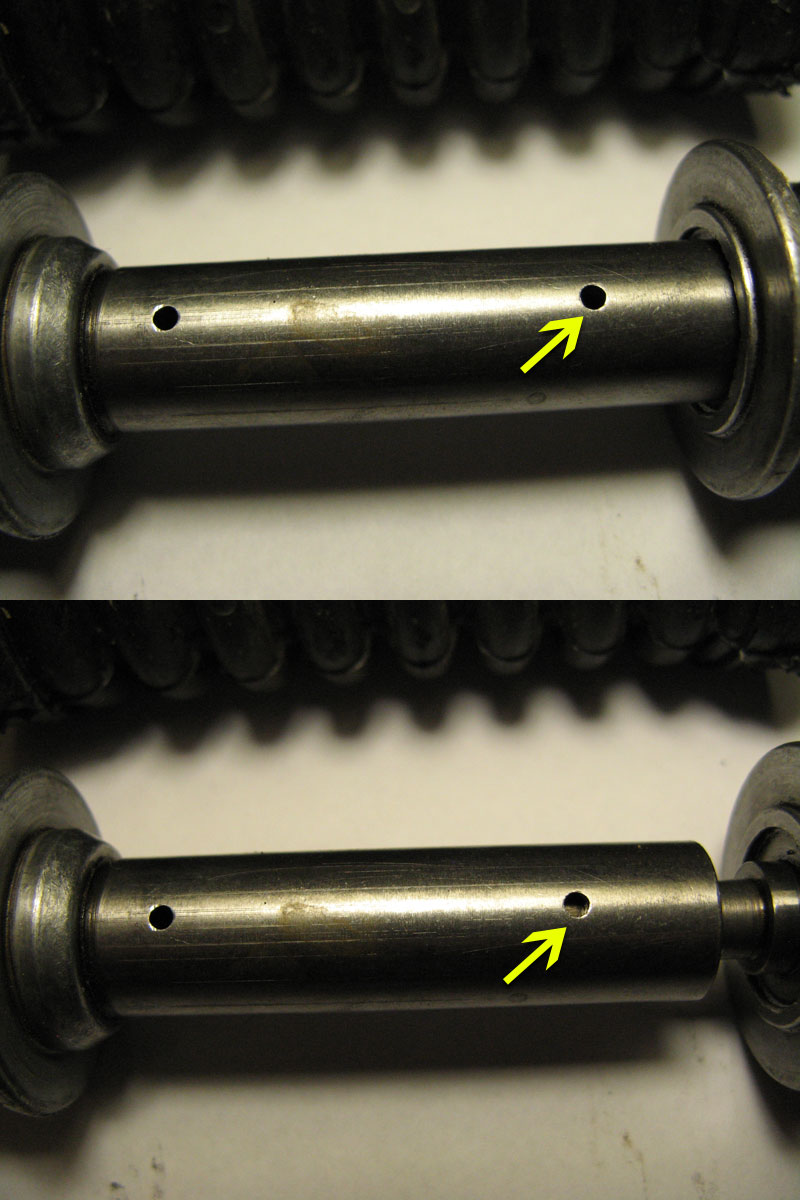

Следует отметить, что амортизатор работает в определённом диапазоне . Для правильной его работы также необходима и правильная натяжка ремня (об этом ниже). При недостаточной натяжке плунжер полностью перекрывает верхнее отверстие (обозначено на фото ниже), соответственно прекращается доступ масла, повышается износ плунжерной пары, ухудшаются характеристики работы. В итоге всё это приводит к быстрому выходу амортизатора из строя. Также со временем, ухудшаются и свойства залитого масла (становиться как вода), что тоже приводит к тому, что свою функцию амортизатор перестаёт выполнять, приводя к резонансу ремня.




Способы восстановления работы амортизатора.

1. Купить и поставить новый!

2. Временный способ продлить «жизнь» амортизатора:
а) Взять трансмиссионное масло (чем гуще, тем лучше)
б) Медицинский шприц (20 кубиков).
в) 2 иглы к шприцу .

Восстановление производить непосредственно на автомобиле.

В самой верхней части амортизатора, между витков пружины (как можно выше) вставляется одна игла для доступа воздуха. Второй иглой, вместе со шприцом, проколоть резинку амортизатора в нижней части (как можно ниже) и отсосать остатки существующей жидкости.
Далее отсоединяем шприц от иглы (чтобы не делать лишних отверстий в резинке), выливаем остатки и наполняем шприц свежим маслом (если масло густое, его желательно немного разогреть, чтобы стало более жидким). Состыковываем шприц с иглой (нижней) и начинаем наполнять амортизатор до тех пор, пока масло не потечёт с верхней иглы. На этом «операция» окончена!

После запуска двигателя, через несколько секунд амортизатор опять начинает работать и вибрация ремня прекращается.

По опыту такого способа иногда хватает на 3-4 тыс. км.

Есть идея (пока не проверялась) вместе с новым маслом добавить восстанавливающую химию для плунжерной пары, возможно эффект будет более долговременный.


Установка амортизатора
Следует отметить, что амортизатор натяжного рычага следует устанавливать в правильном положении (верх-низ). Вопрос в том, как определить где верх, а где низ?

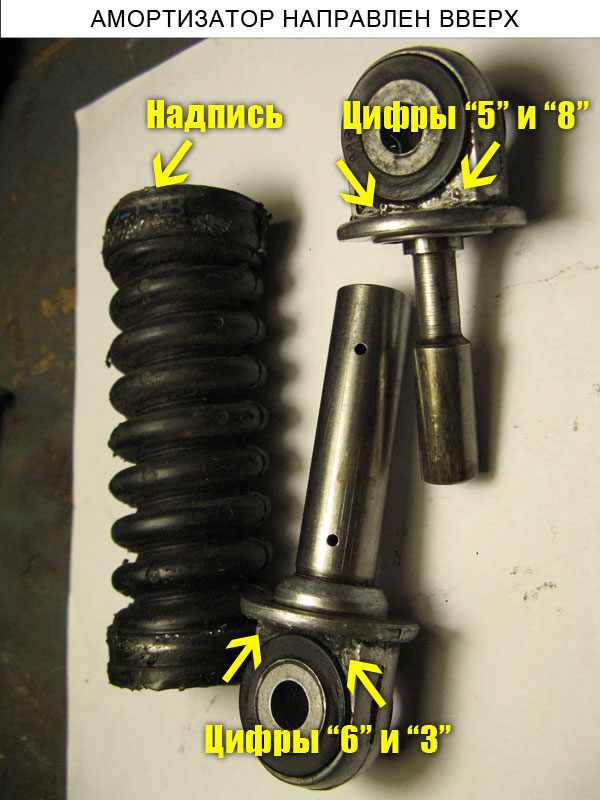

На исследованном экземпляре (тот что представлен в разобранном виде на фото) надпись на резинке амортизатора находиться в верхней части, а на металлических «ушках» есть разные цифры. На верхнем 5-8, на нижнем 6-3.

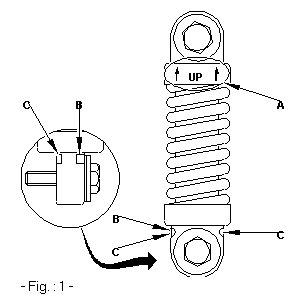

ВАЖНО! Новые натяжители имеют маркировку в виде выемок (одна с одной стороны идве с другой). Амортизатор нужно устанавливать ВЫЕМКАМИ ВНИЗ!!!




Правильная натяжка ремня навесных агрегатов.

Даже при наличии нового амортизатора, но неправильной натяжке ремня, он вскоре выйдет из строя или не будет гасить колебания.

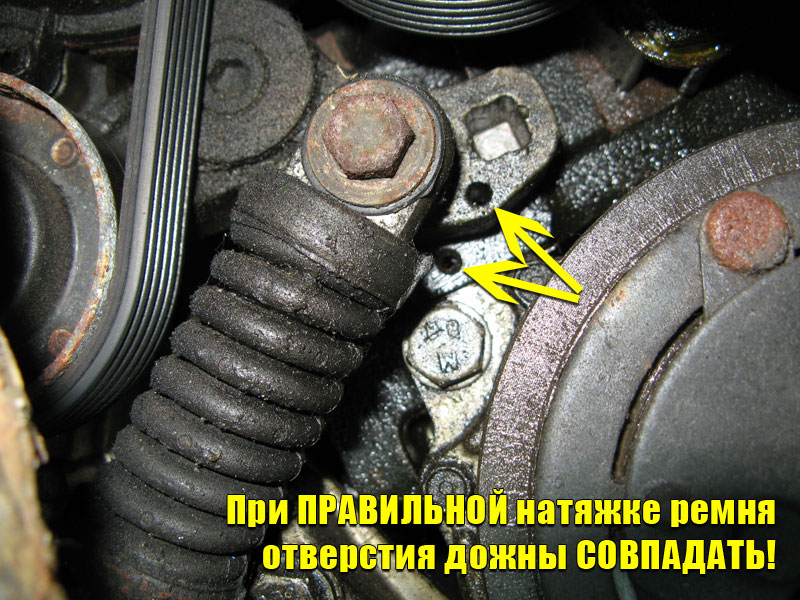

Как гласит руководство, при правильной натяжке ремня навесных агрегатов отверстие на натяжном рычаге должно чётко совпадать с контрольным отверстием на кронштейне (на фото четко можно увидеть несовпадение отверстий).




Как писал выше перетяжка или наоборот недостаточное натяжение ремня навесных агрегатов приводит к быстрому выходу из строя амортизатора натяжного рычага.

Натягивать ремень изначально нужно с помощью натяжного ролика с эксцентриком до совпадения вышеуказанных отверстий. В некоторых случаях хода натяжного ролика бывает недостаточно. В таком варианте достаточно использовать более короткий ремень - 1855 мм (стандартно 1863 мм).

II. Облом осевого болта крепящего натяжной рычаг ремня навесных агрегатов

Самое интересное, что облом осевого болта сразу не заметен и никак на работу авто, не сказывается. Зачастую это проблема обнаруживается уже при замене ремня или его обрыве  .

Но обнаруживать её можно и раньше не доводя до разрыва ремня!

Когда болт лопается, натяжной рычаг всё равно остаётся на месте (выпасть из посадочного гнезда не даёт сам ремень). Обнаружить проблему можно по потёртостям или отслоениям края ремня (со стороны двигателя).

Причина облома этого болта – износ игольчатого подшипника рычага, который приводит к существенному перекосу всей «качалки», а также к проворачиванию центральной втулки. Ослабевает посадочное место и большая знакопеременная нагрузка передаётся на сам болт, что в итоге приводит к его облому.

Замена на новый болт, восстановление старого к желаемым результатам не приводит. Болт всё равно обламается и очень быстро.

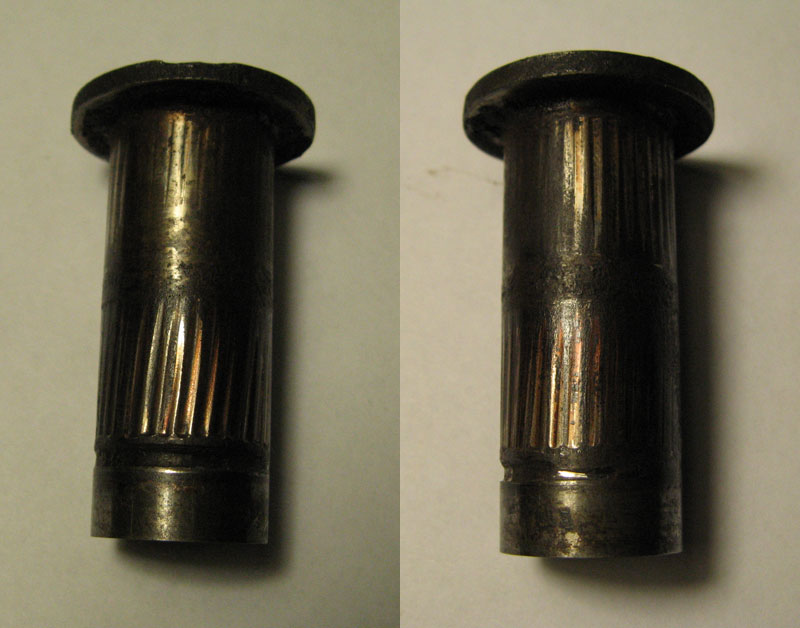

На фото хорошо виден износ втулки. Глубина «бороздок» достигает 0.5 мм.

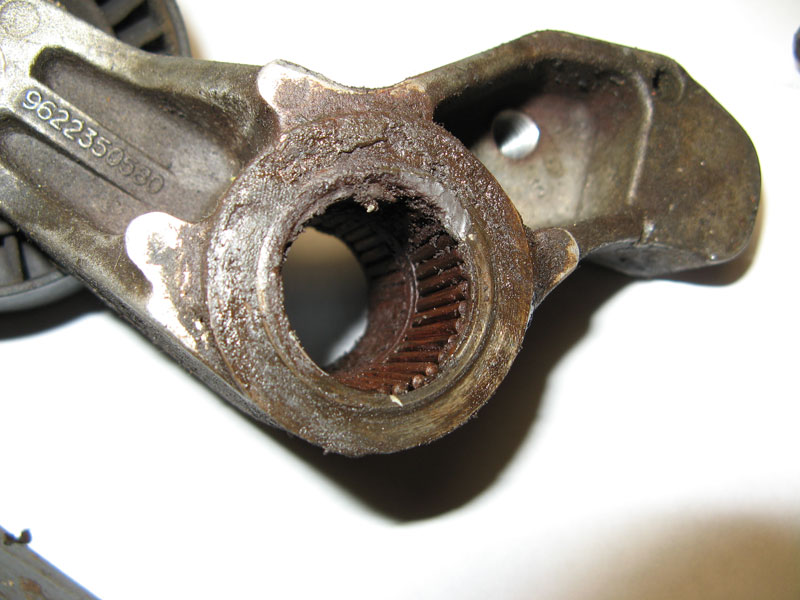

Ну и внутренности игольчатого подшипника для наглядности




Способы восстановления.

1. Купить новый и заменить!
На рынке представлен различными производителям , как «оригинал», так и «не оригинал». Особого значения производитель не имеет. Поставляется в комплекте: рычаг, подшипник, ролик, болт.

2. "Кулибинские" методы, проточка и замена на другой подшипник(и).

Известны случаи, не на гидравлических машинах, полного изъятия всей «качалки» и замена на жестко установленный ролик, подбор другой длины ремня. Но, как поведёт себя данная «конструкция» на Ситроене, предположить трудно. Сколько выходят подшипники насоса, кондиционера, генератора, сам ремень ?????
Так же есть инфа про замену амортизатора натяжного рычага просто на жесткую стойку, переделок меньше, но вопросы остаются те же!!!





III. Отслоение резинового демпфера на шкиве коленвала.

Шкив коленвала состоит из трёх частей – две крайних металлические, залитые посередине резиной. Резиновая вставка является демпфирующим элементом для снижения нагрузки на коленвал при включении кондиционера. Хотя при наличии натяжного рычага с амортизатором, необходимость этой резинки весьма сомнительна. Есть предположение, что эта конструкция перекочевала с «грузовой» версии DK 5, где не было натяжного рычага.

Как написано выше, проблему можно чётко услышать по характерному «писку». Особенно при холодном запуске утром. Это говорит о том, что резинка-демпфер уже оторвалась от металла.

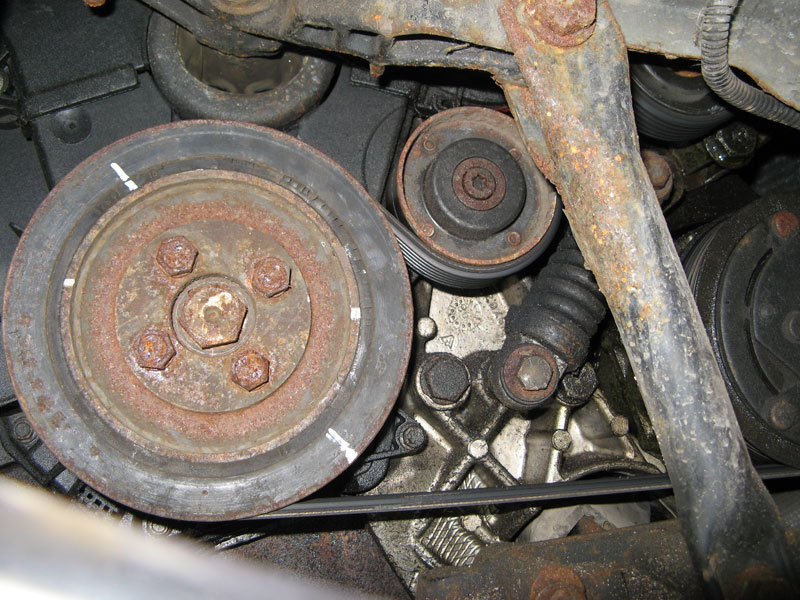

Убедиться в этом довольно просто. Достаточно нанести мелом метки и завести на пару секунд двигатель. После того как заглушите двигатель с «радостью» обнаружить сместившиеся метки (как на фото ниже)




Способы ремонта.

1. Купить новый и заменить!

2. Выточить вставку с плотной посадкой из чугуна (например, из гильзы с ГАЗона).
Также возможна вставка нескольких (4-5) штифтов по периметру и фиксация их сваркой. Отрицательных моментов кулибинских методов, пока не замечено.
